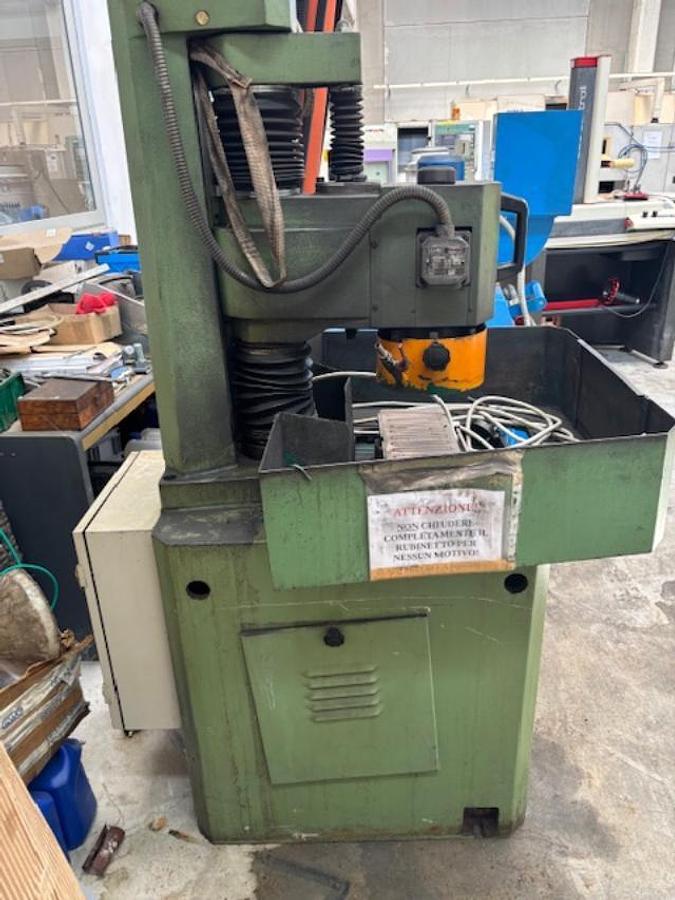

Lapidello LTF per superfici piane

RETTIFICATRICE CON COLONNA RINFORZATA PER SUPERFICI PIANE

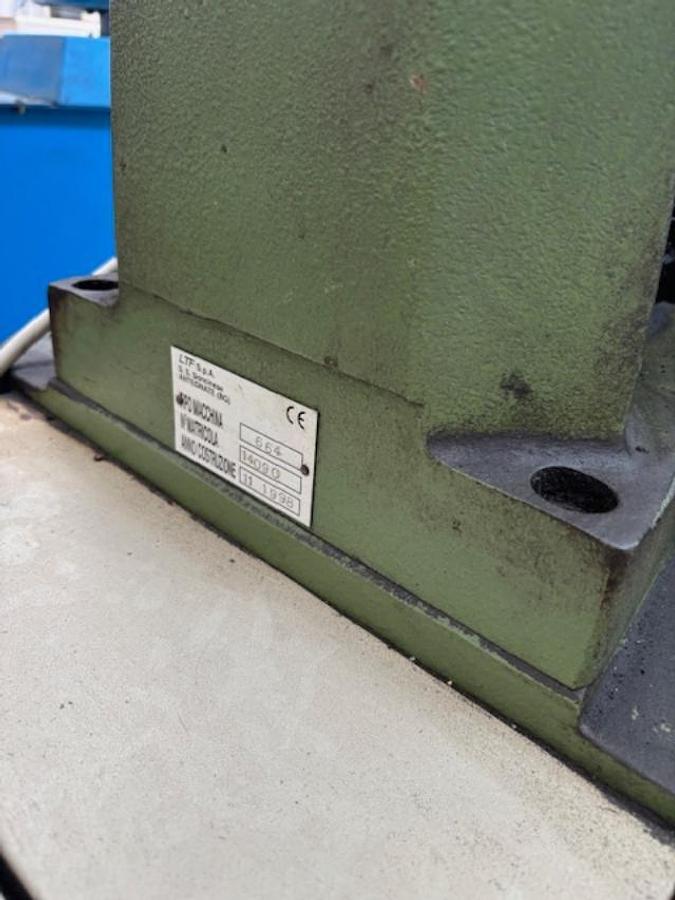

Basamento e braccio porta colonna

Realizzati in fusione monolitica di ghisa della migliore qualità con nervature nei punti sottoposti alle maggiori sollecitazioni, in modo da consentire la massima rigidità alla testa porta mola.

Testa motore porta mola

Composta da un motore speciale trifase ventilato esternamente e dinamicamente equilibrato, il cui mandrino, di grandi dimensioni ruota su cuscinetti speciali adatti per alte velocità, con ripresa automatica dei giochi.

Colonna

Fusa in ghisa, imperniata sull'apposito braccio per mezzo di cuscinetti a rulli conici di grandi dimensioni registrabili, per permettere la massima rigidità alle flessioni.

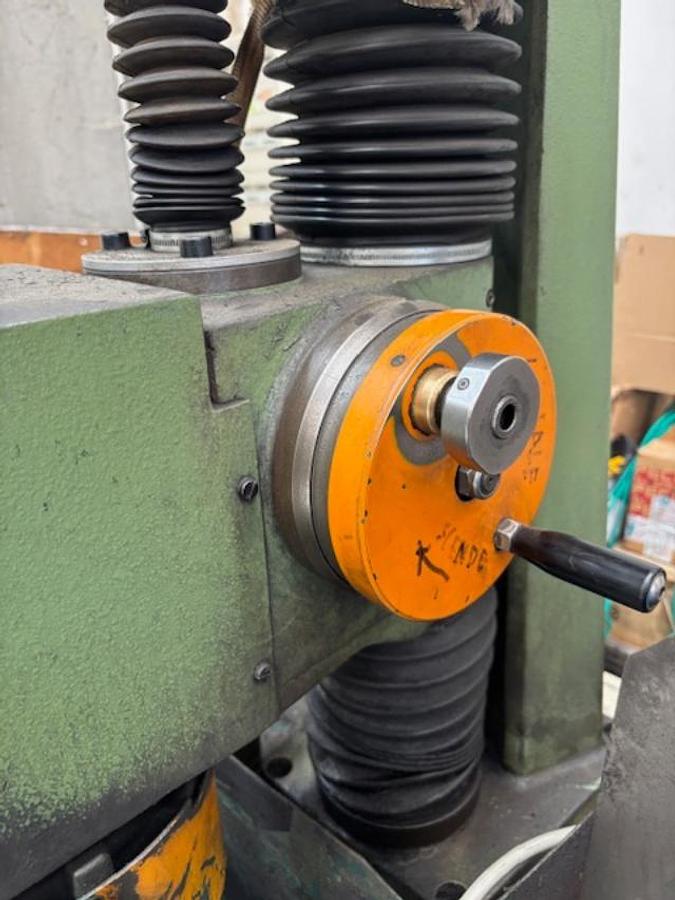

Avanzamento verticale rapido

Si ottiene per mezzo di un volantino graduato che agisce su una coppia di ingranaggi elicoidali, in modo da permettere un avanzamento di 2 mm ad ogni giro.

Avanzamento verticale micrometrico

A mezzo di un nottolino posto sul tamburo del volantino; può essere innestato o disinnestato, permettendo letture dirette sul nonio del volantino di 0,01 mm.

ACCESSORI IN DOTAZIONE

• Impianto di refrigerazione con elettropompa
• Porta mola completo di mola a tazza
• Carter di protezione
• Chiavi di servizio
• Manuale d'istruzione
• Comandi in bassissima tensione a norme EN vigenti

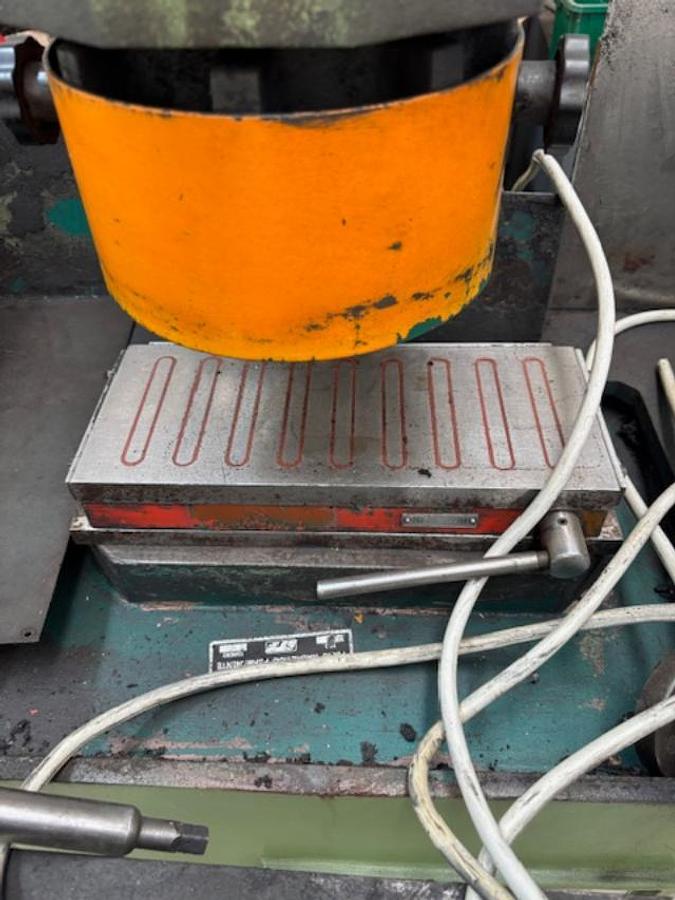

• Piano magnetico 315x155mm

MISURE E DETTAGLI TECNICI:

• Distanza colonna/asse mola mm 260
• Distanza max piano/mola mm 300
• Superficie max rettificabile mm 350 x 170
• Avanzamento rapido per ogni giro di volantino mm 2
• Avanzamento micrometrico mediante nottolino mm 0,01
• Dimensioni della mola a tazza mm 200 x 80 x 78
• Dimensioni dei settori abrasivi mm 50 x 45 x 16 x 90
• Giri della mola al minuto N° 2800
• Potenza del motore mola kW 3
• Potenza elettropompa kW 0,11
• Dimensioni ingombro mm 850x880x1.700
• Peso netto kg 550
